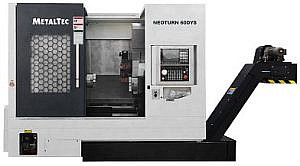

MetalTec NeoTurn 60DYS (Syntec)- Токарный станок ЧПУ с наклонной станиной и противошпинделем

НАЗНАЧЕНИЕ:

Токарные станки ЧПУ с наклонной станиной и противошпинделем — MetalTec NeoTurn предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;

ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

ОСНОВНЫЕ ОПЕРАЦИИ ВЫПОЛНЯЕМЫ НА СТАНКЕ:

• Токарный станок с противошпинделем с ЧПУ может быть использован для сверления, токарной и фрезерной обработки. С их помощью можно выполнять такие токарные операции:
• точение конусов, валов, сфер и иных цилиндрических деталей;
• точение канавок разной глубины;
• растачивание внутренних поверхностей цилиндров;
• развертывание и хонингование;
• нарезка различной резьбы.

Технические характеристики

Модель

MetalTec NeoTurn 60DYS

Макс. диаметр вращения, мм   600

Макс. диаметр обработки над суппортом, мм   350

Расстояние между центрами, мм   450

Макс. диаметр обработки, мм (диск)   400

Шпиндель

Макс. обороты, об/мин   50 — 3500

Отверстие шпинделя, мм   52

Макс. диаметр сквозного отверстия, мм   52

Торец шпинделя   A2-6

Гидравлический патрон, мм   200

Перемещение суппорта

Ход по оси Х, мм   270

Ход по оси Z, мм   600

Ход по оси Y, мм   +/- 50

Ускоренное перемещение по осям X / Z, м/мин   24 / 24

Двигатель

Мощность двигателя, кВт   15

Максимальные обороты, об/мин   3500

Точности

Округлость обрабатываемой детали, мм   0,005 / Ø 75

Цилиндричность обрабатываемой детали, мм   0,01 / 150

Плоскостность обрабатываемой детали, мм   0,01 / Ø 200

Шероховатость обрабатываемой поверхности   Ra 1,4 µm

Точность позиционирования

Ось X, мм   0,004

Ось Z, мм   0,004

Повторяемость

Ось С, мм   0,0027

Габаритные размеры

Длина, мм   3200

Ширина, мм   1850

Высота, мм   2400

Вес, кг   4500

Конструктивные особенности

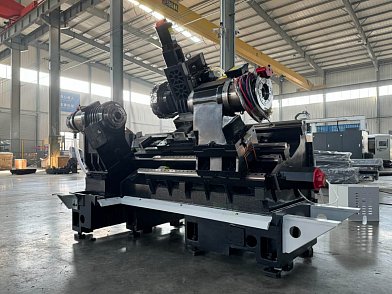

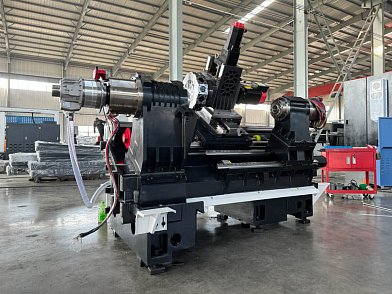

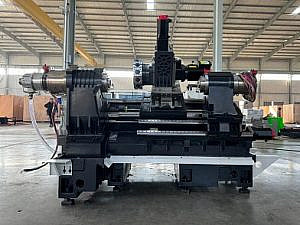

ДВА ШПИНДЕЛЯ И РЕВОЛЬВЕРНАЯ ГОЛОВА

Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент.

Благодаря такому расположению рабочих узлов и инструментов, станки с противошпинделем, могут обрабатывать деталь с двух сторон, поэтому можно получить готовую деталь за одну установку, иными словами перехват детали может осуществляться в автоматическом режиме.

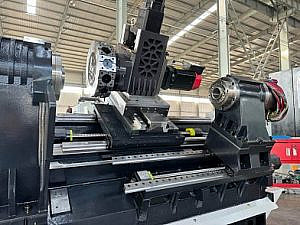

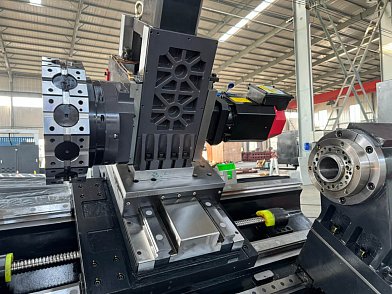

ПРОТИВОШПИНДЕЛЬ

Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент.

Противошпиндель позволяет обработать деталь за один установ, сократив вспомогательное время, при этом повышается точность взаимного расположения поверхностей, обработанных с разных установов. Наличие противошпинделя позволяет отказаться от ориентирующих приспособлений, например, при обработке групп фланцевых отверстий.
